Налаштування домофону Dahua IP SIP

Що таке відеодомофон і яке його призначення ми описали в нашій статті. А це інструкція для тих, хто всеж вирішив встановити домофон.

У цьому прикладі (виклична панель) VTO буде позначено як основний VTO, а також виступатиме як сервер SIP для налаштування.

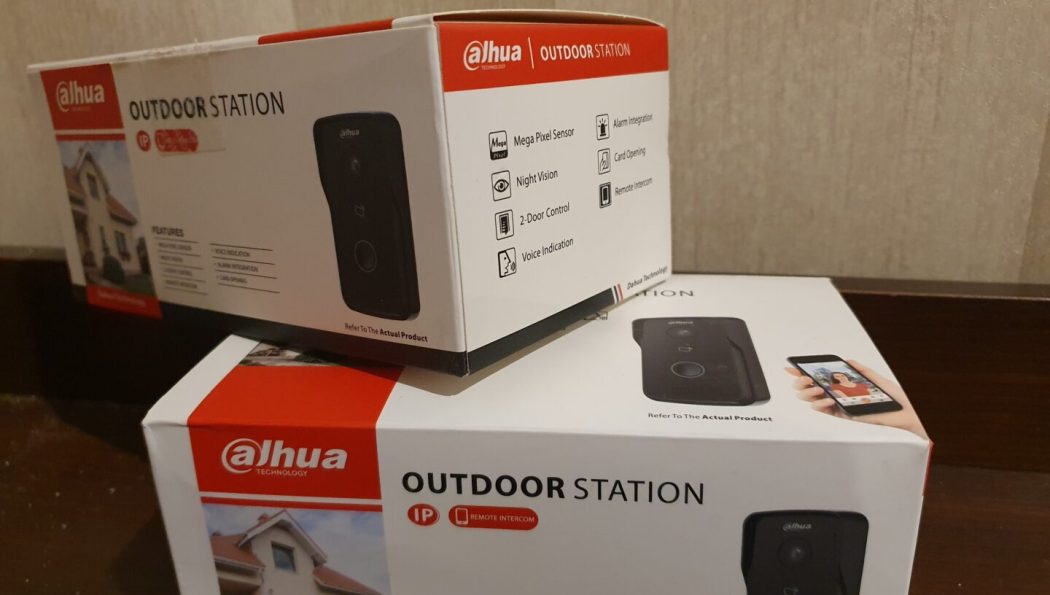

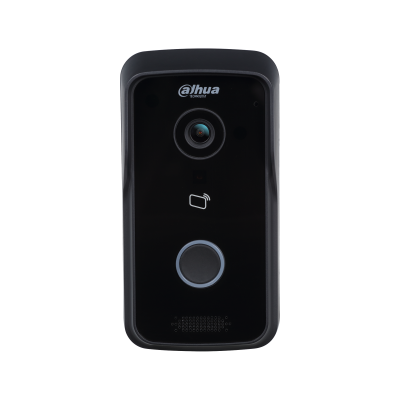

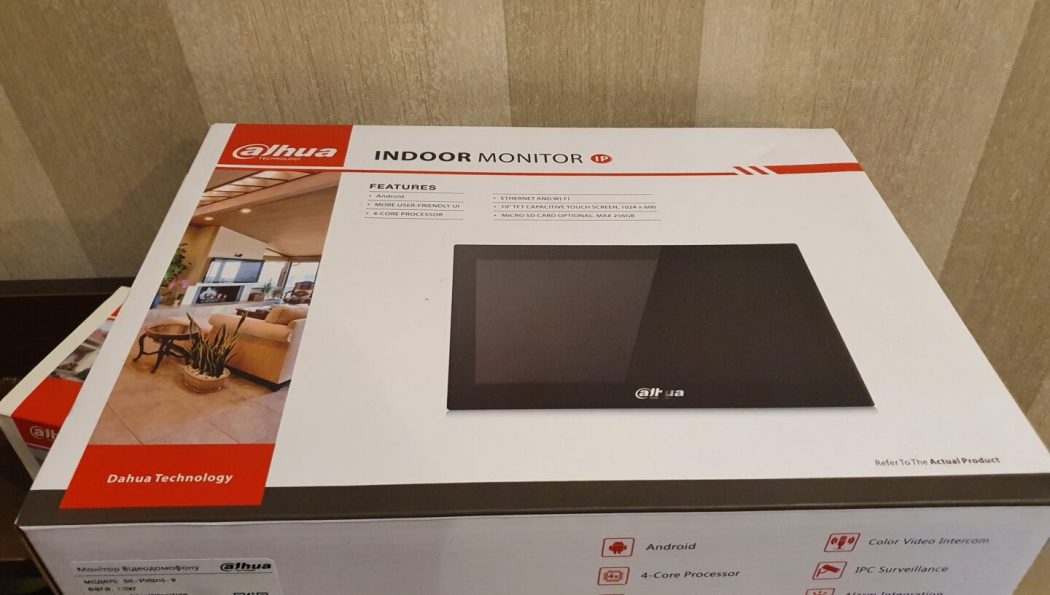

VTO2111D-P-S2 буде діяти як головний VTO, а другий VTO2111D-P-S2 – як допоміжний VTO. VTH5341G-W – як основний монітор.

20211209_122011
20211209_122046

Покрокова інструкція

Головне налаштування VTO (SIP-сервер)

1. Виберіть один VTO, який ви хочете зробити основним

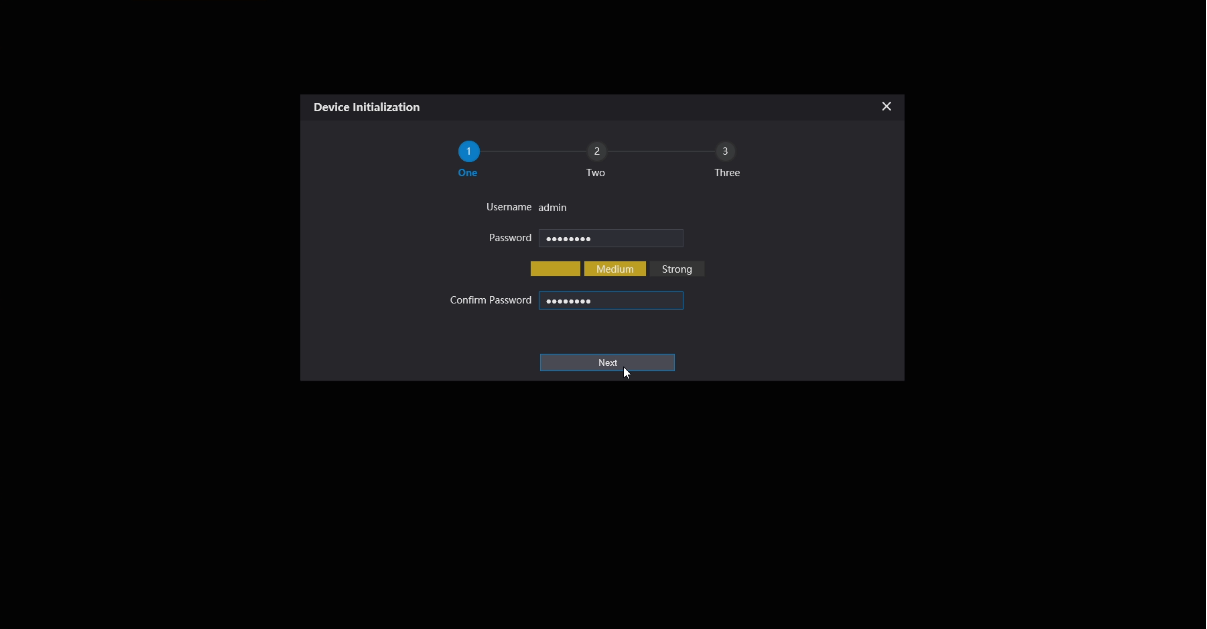

2. Введіть IP-адресу в браузері та встановіть пароль для VTO. Для прикладу, ми встановили пароль admin1324

(IP адреса буде/може відрізнятися від тих, що на зображенні у нас)

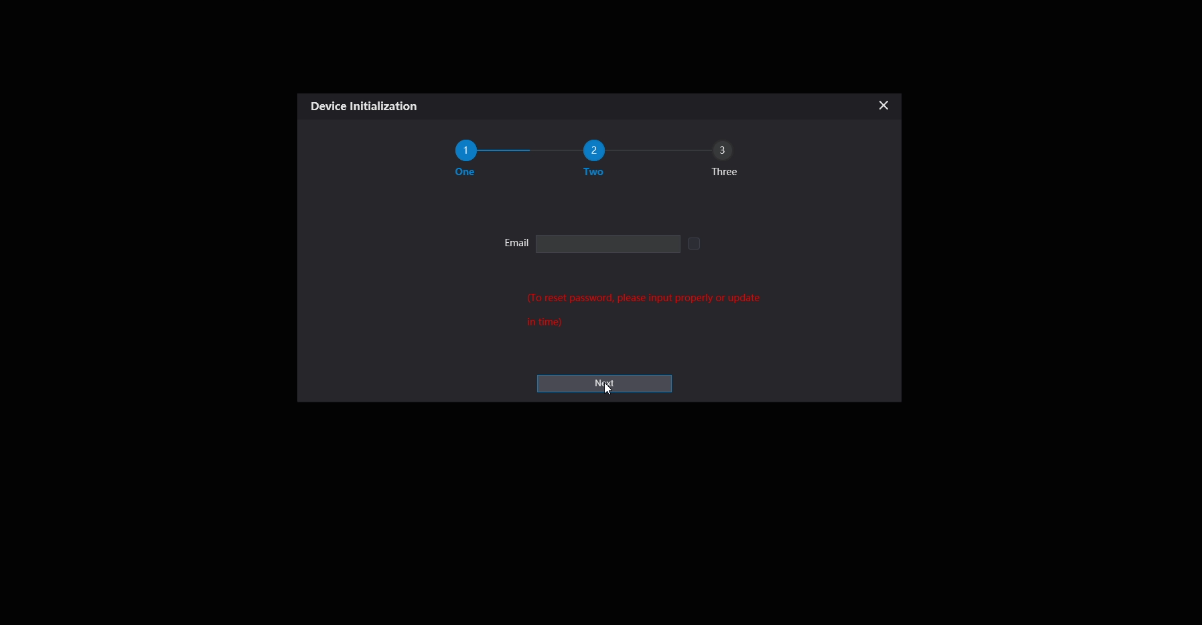

3. Будь ласка, введіть адресу електронної пошти, якщо ви втратите пароль адміністратора

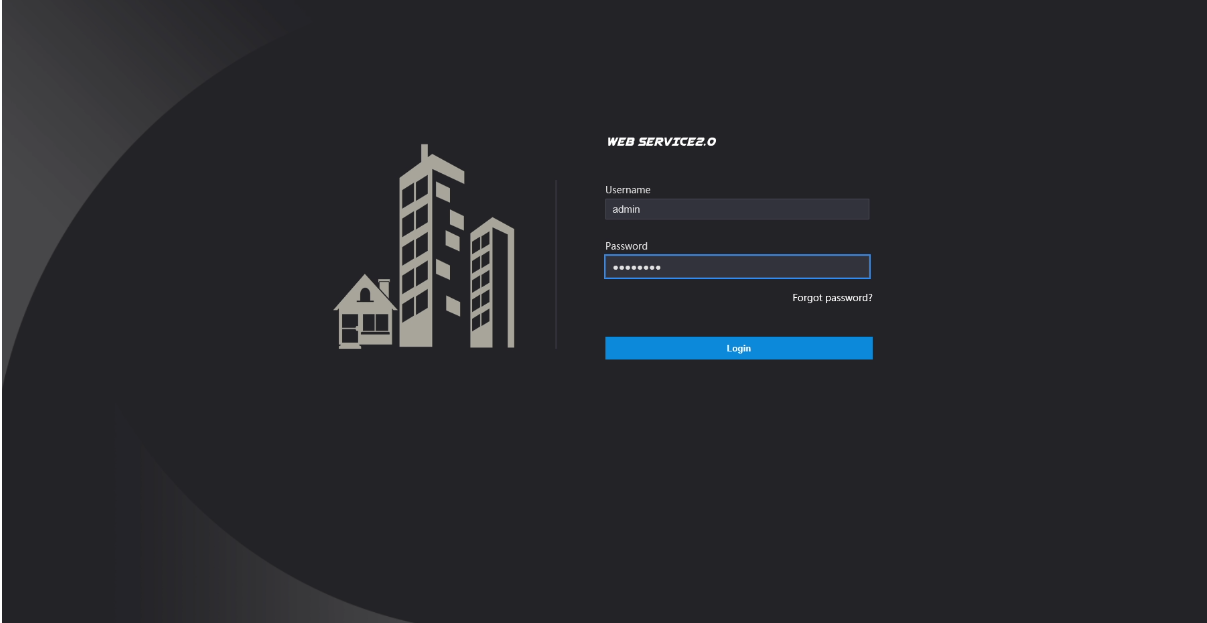

4. Увійдіть, використовуючи щойно створений пароль

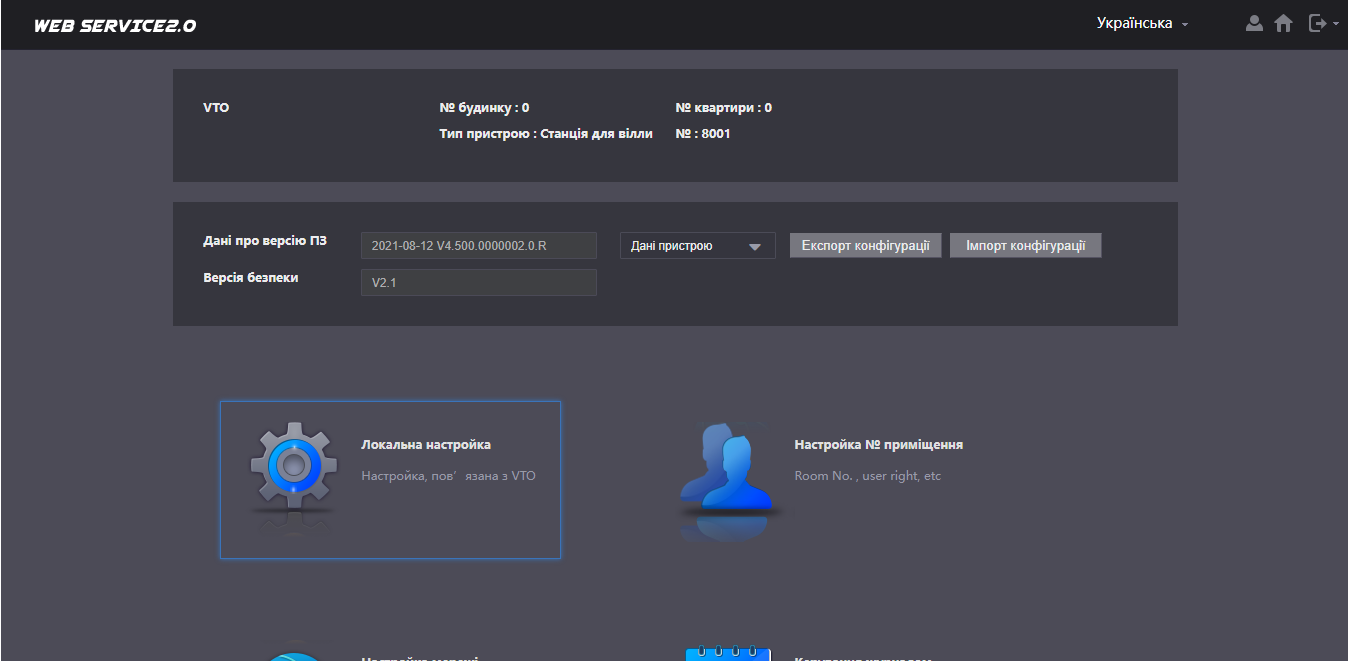

5. Перший крок – це перейти до «Локальні налаштування»

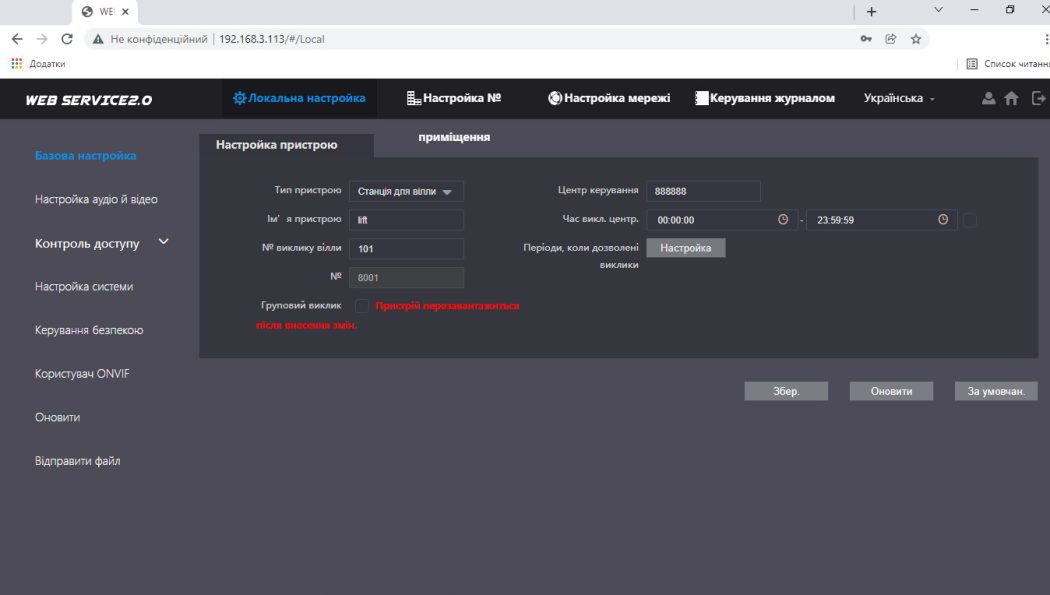

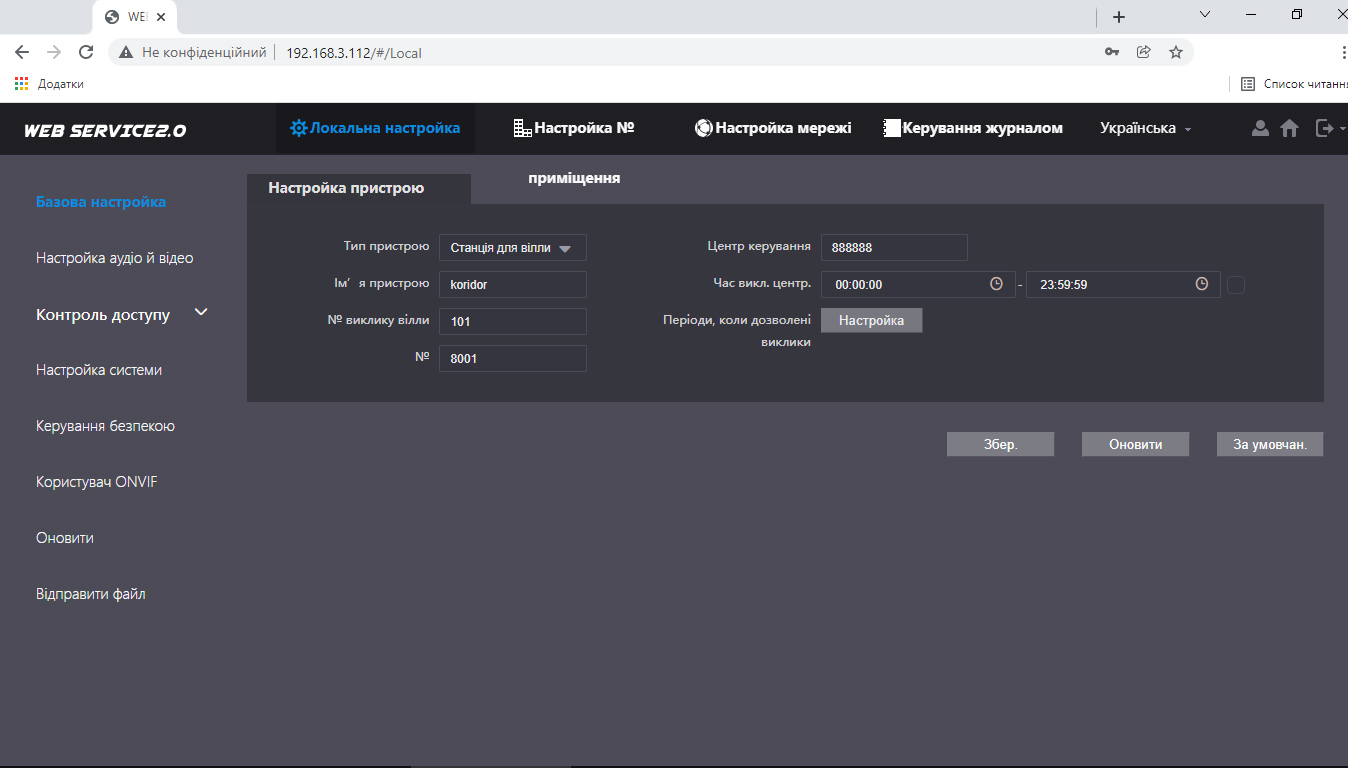

6. Перевірте налаштування та переконайтеся, що груповий виклик вимкнено (якщо у вас один VTH)

Знімок-екрана-20

Номер виклику вілли : вказує на номер кімнати для VTH, до якого надійде виклик. : Номер (№) – це номер VTO. Його можна змінити, коли SIP-сервер вимкнено.

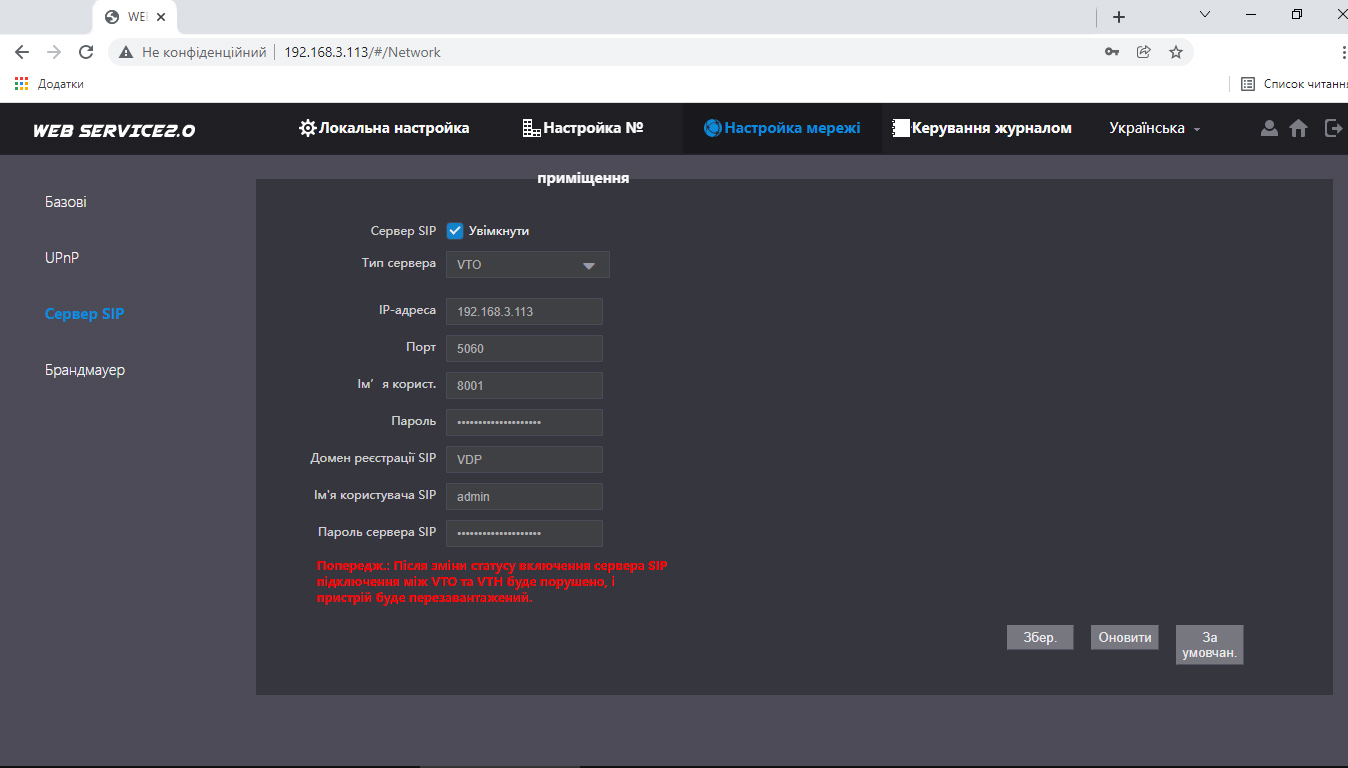

7. Перейдіть до Настройка мережі -> SIP-сервер (щоб внести зміни, потрібно вимкнути SIP-сервер)

SIP-сервер: увімкнути
Тип сервера: VTO
IP-адреса: 192.168.3.113 (головний VTO)
Порт: 5060
Ім’я користувача: 8001
Пароль: (Залиште за замовчуванням)
SIP-домен: VDP
Ім’я користувача SIP: admin
Пароль SIP-сервера: admin1324

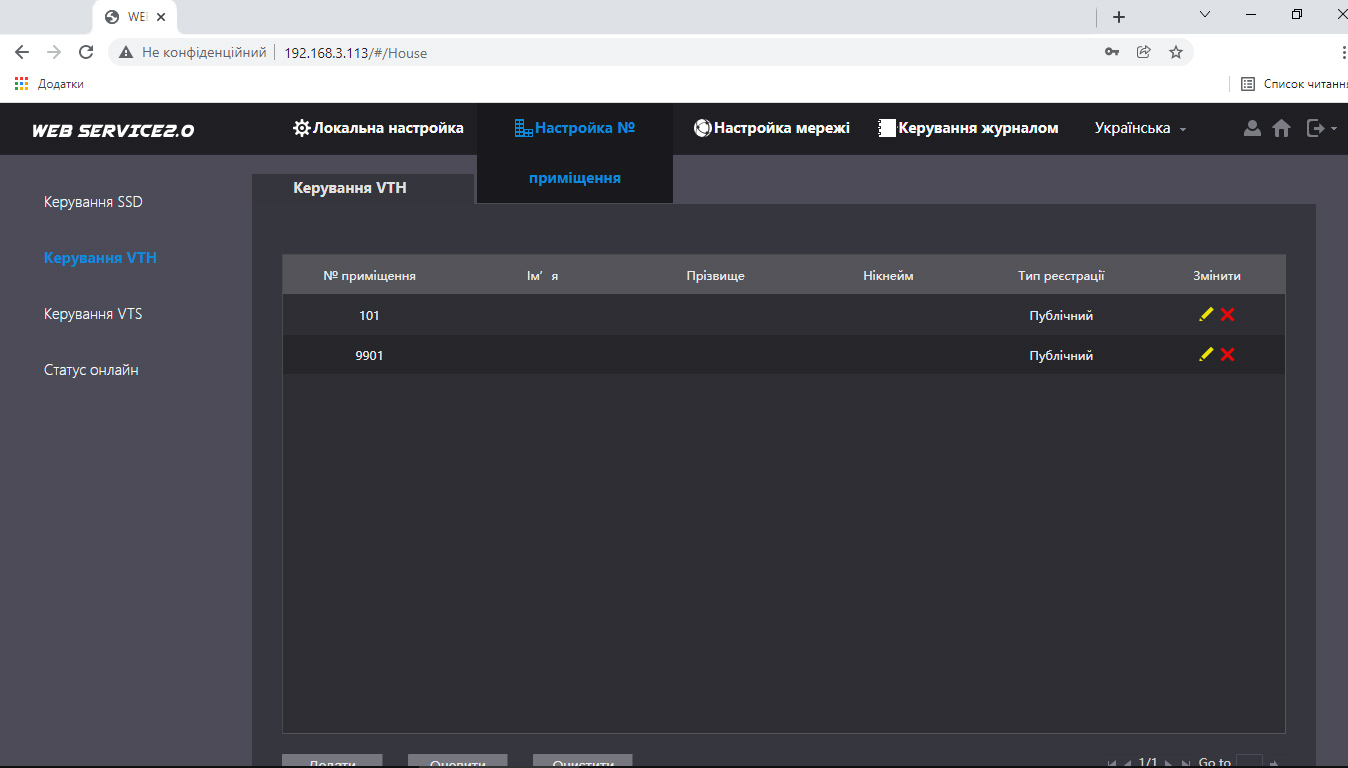

8. Перейдіть до керування номером VTH та натисніть “Додати”.

VTH вже мають бути додані за замовчуванням. Якщо ні, додайте Master VTH 101 («101» це наші налаштування, у вас це може бути 9901)

Налаштування SUB VTO

1. Введіть IP-адресу в браузері та встановіть пароль для VTO. (IP адреса буде/може відрізнятися від тих, що на зображенні у нас)

2. Будь ласка, введіть адресу електронної пошти, якщо ви втратите пароль адміністратора

3. Увійдіть, використовуючи щойно створений пароль

4. Перший крок – це перейти до «Локальні налаштування»

6. Перевірте налаштування та переконайтеся, що груповий дзвінок вимкнено

Змініть номер виклику вілли на ваш номер з першого етапу (в нас це кімната «101»)

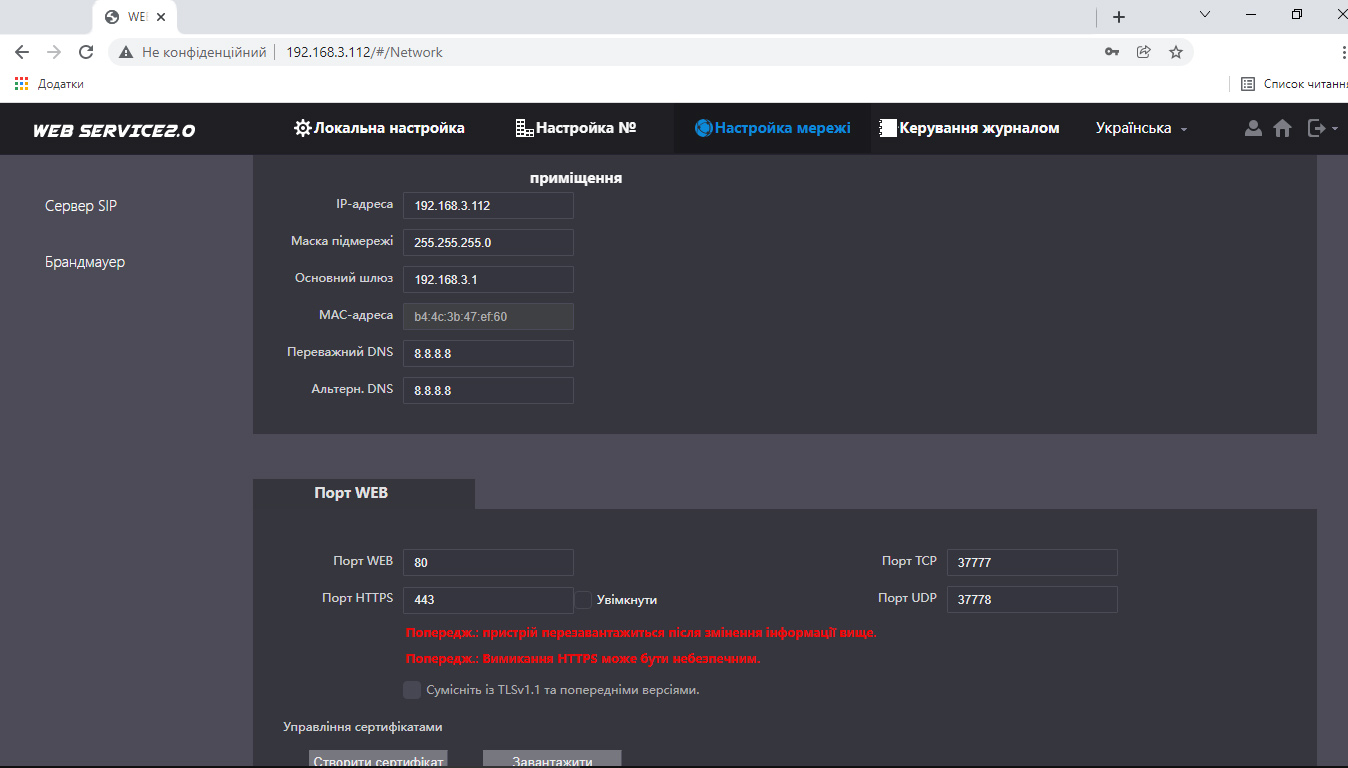

7. Перейдіть до «Налаштування мережі»

Ми будемо використовувати IP 192.168.2.112 для SUB VTO

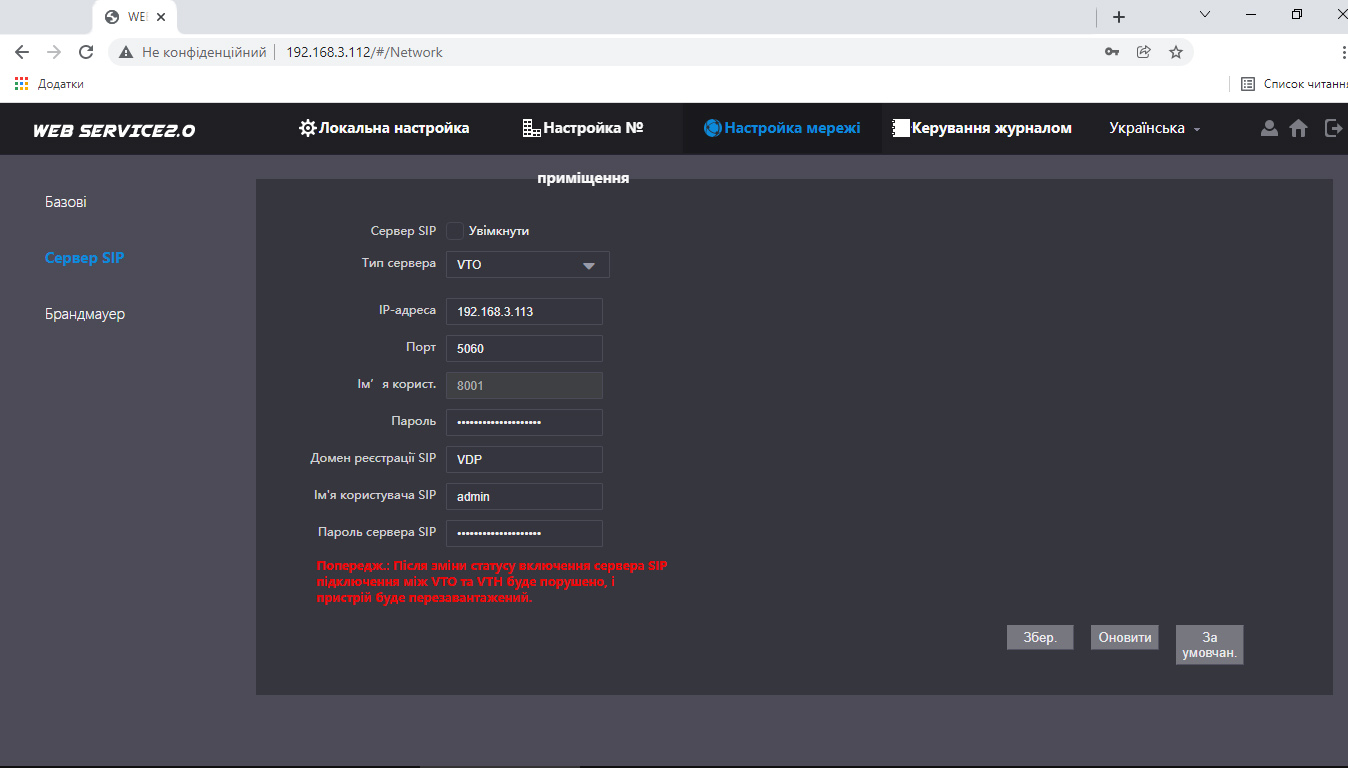

8. Перейдіть до сервера SIP та введіть інформацію про сервер SIP. Після збереження налаштувань пристрій перезавантажиться.

SIP-сервер: Вимкнено
Тип сервера: VTO
IP-адреса: 192.168.3.113
Порт: 5060
Ім’я користувача: 8002 (це не можна буде змінити до перезавантаження пристрою)
Пароль: (Залиште за замовчуванням)
Домен SIP: VDP
Ім’я користувача SIP : admin
Пароль SIP-сервера: admin1324

9. Увійдіть після перезавантаження

9. Перейдіть до локальних налаштувань

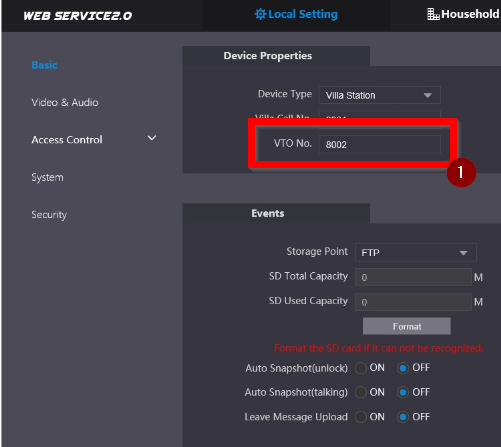

Змініть номер VTO на 8002 і натисніть «Підтвердити», щоб зберегти

Основне налаштування VTH5341G-W (з програми Configtool)

1. Ініціалізуйте VTH паролем та електронною поштою з монітору пристроя. У цьому прикладі ми використовували пароль 123456

2. Будемо використовувати программу ConfigTool.

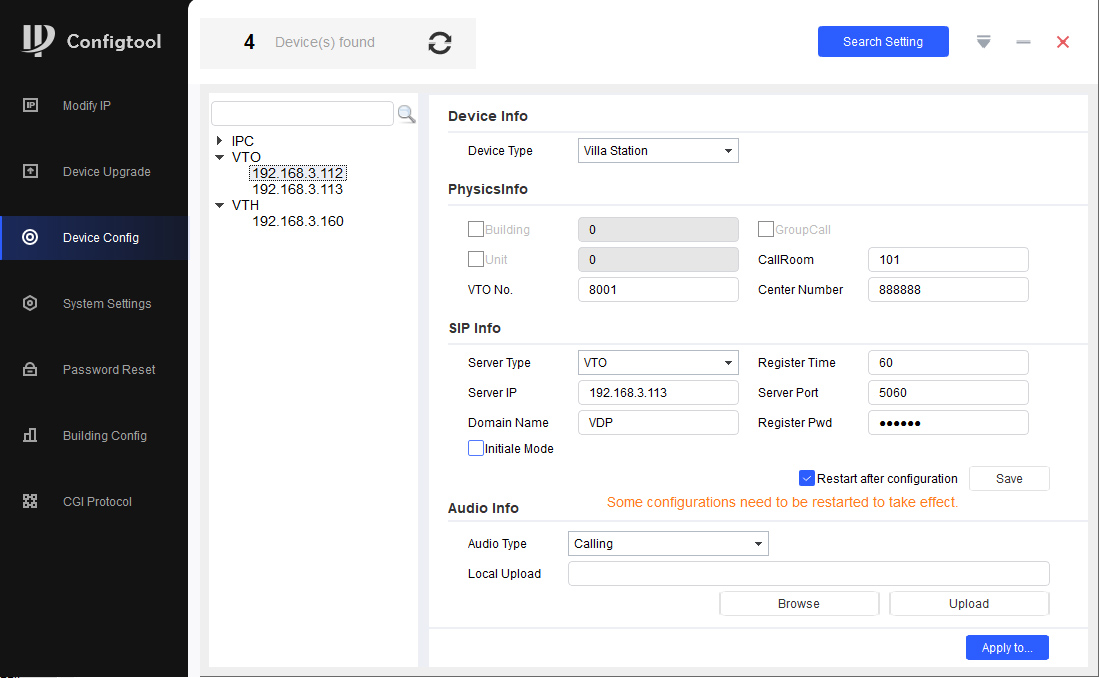

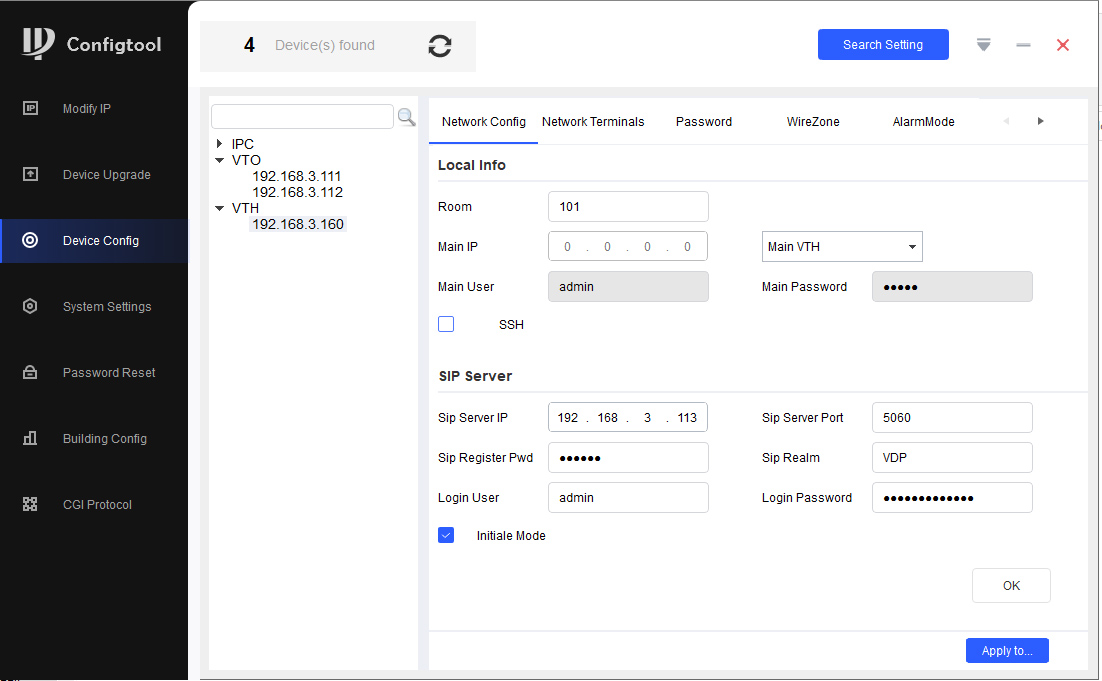

3. Заходимо в программу та налаштовуємо адрес (на зображені це вже зроблено)

Будемо використовувати IP-адресу 192.168.3.160 для Master VTH

4. Вводимо номер кімнати «101» у рядок «Room»

5. Вводимо наші налаштування SIP Server

IP сервера: 192.168.3.113
Мережевий порт: 5060
Реєстрація Pwd: (Залишити за замовчуванням)
Домен: VDP
Ім’я користувача: admin
Пароль: admin1324

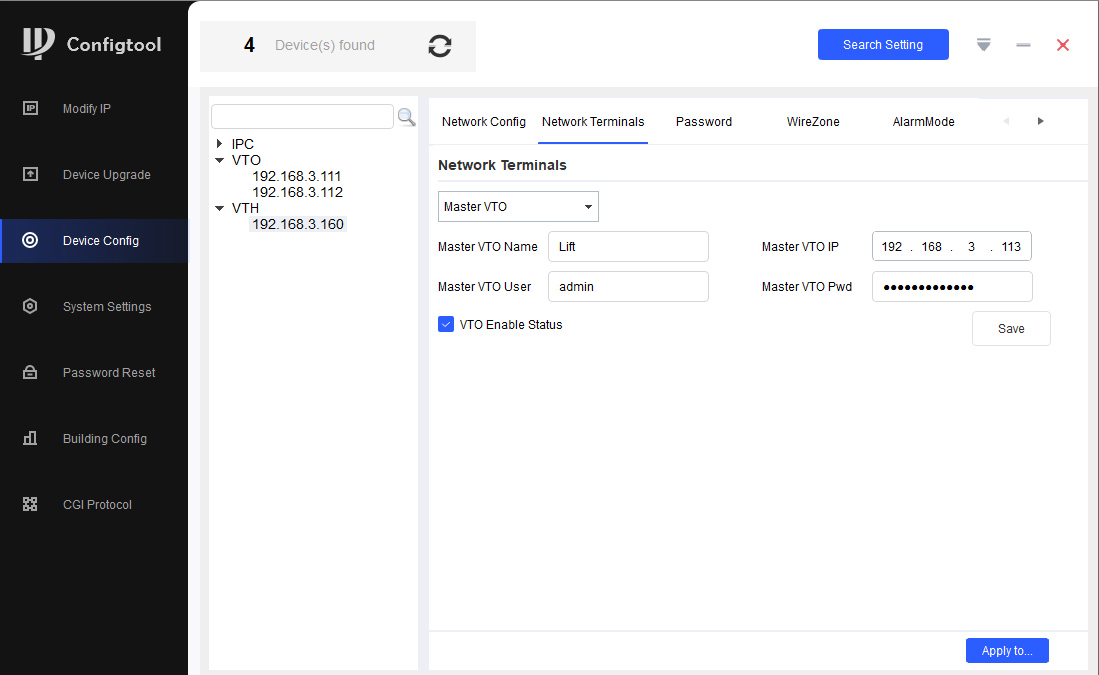

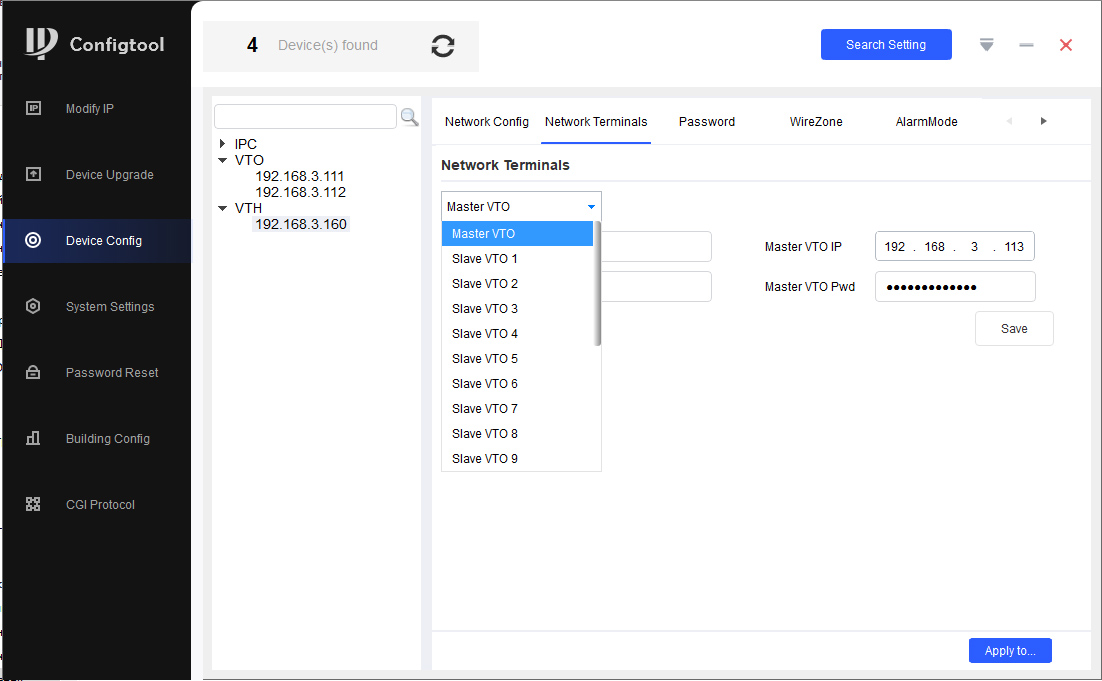

6. Переходимо в налаштування «Network Terminals» і визначаємо, який пристрій для нас основний (Master VTO), а який другий (Slave VTO 1)

7. Ми обрали Master VTO з IP-адресом 192.168.3.113. (Не забудьте зберегти)

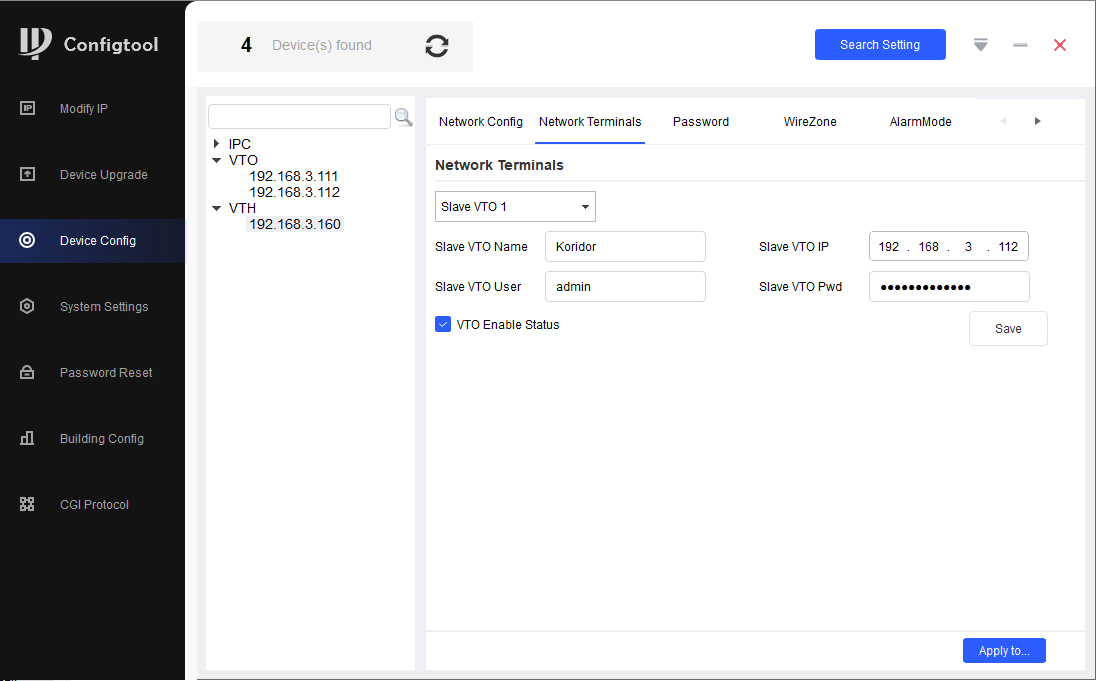

8. Робимо те саме, тільки для Slave VTO 1 з IP-адресом 192.168.3.112. Зберігаємо

9. Перезавантажуємо і перевіряємо працездатність

Основне налаштування VTH 5341G-W (з основного монітору)

1. Ініціалізуйте VTH паролем та електронною поштою. У цьому прикладі ми використовували 123456

2. Натисніть і утримуйте піктограму налаштувань, щоб увійти в налаштування конфігурації та використати пароль, яким ви ініціалізували VTH

Примітка: одним натисканням буде відкрито загальні налаштування, тому не забудьте натиснути й утримувати, доки не з’явиться запит на вхід. Загальні налаштування використовує пароль за замовчуванням “123456”

3. Ми будемо використовувати IP-адресу 192.168.3.160 для Master VTH

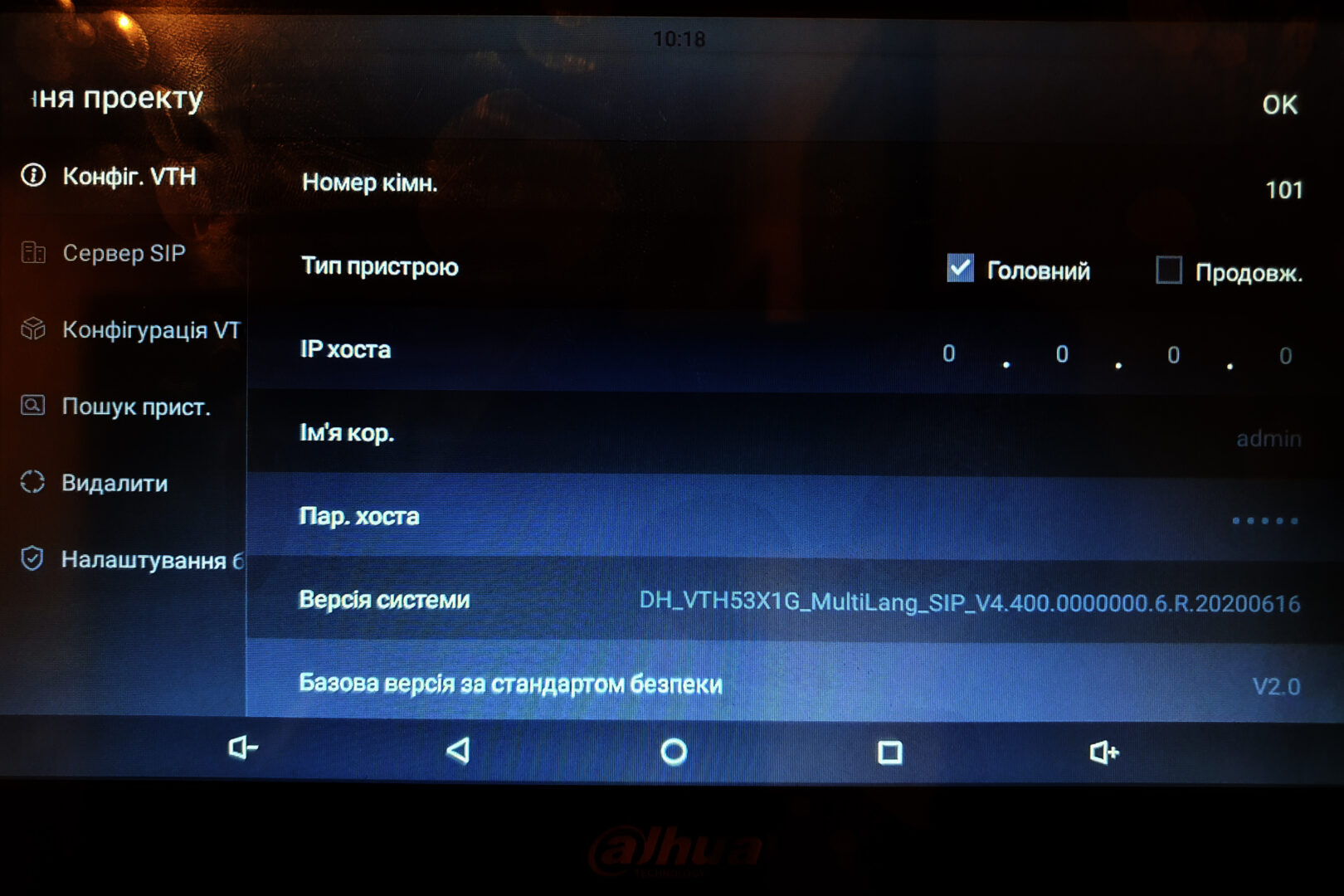

4. Перейдіть до VTH Config і підтвердьте, що номер кімнати 101 з міткою “Головний (Master)”

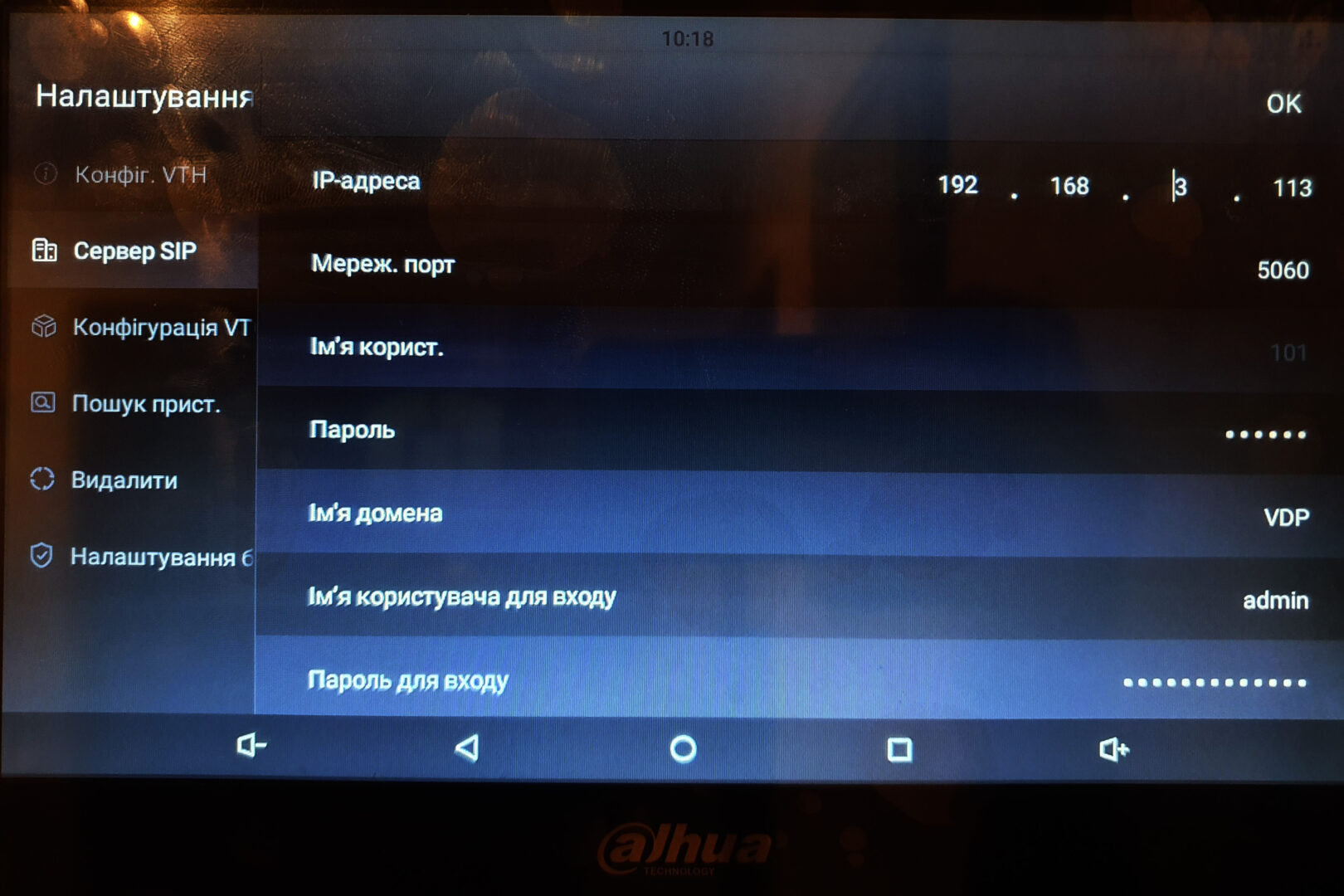

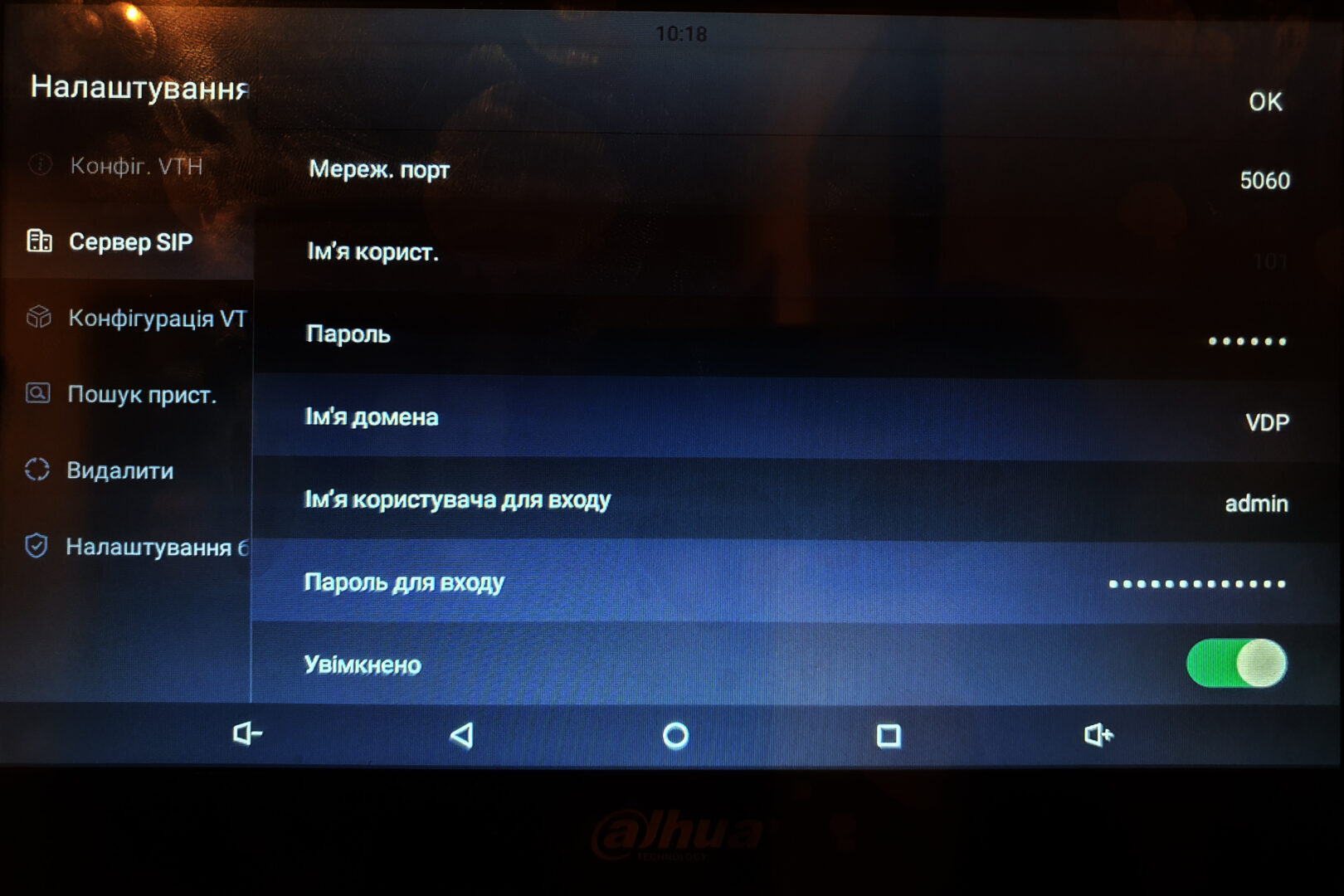

5. Перейдіть до SIP-сервера та введіть інформацію про SIP-сервер

IP сервера: 192.168.3.113
Мережевий порт: 5060
Пароль: (Залишити за замовчуванням)
Домен: VDP
Ім’я користувача: admin
Пароль входу: admin1324
Статус: увімкнено

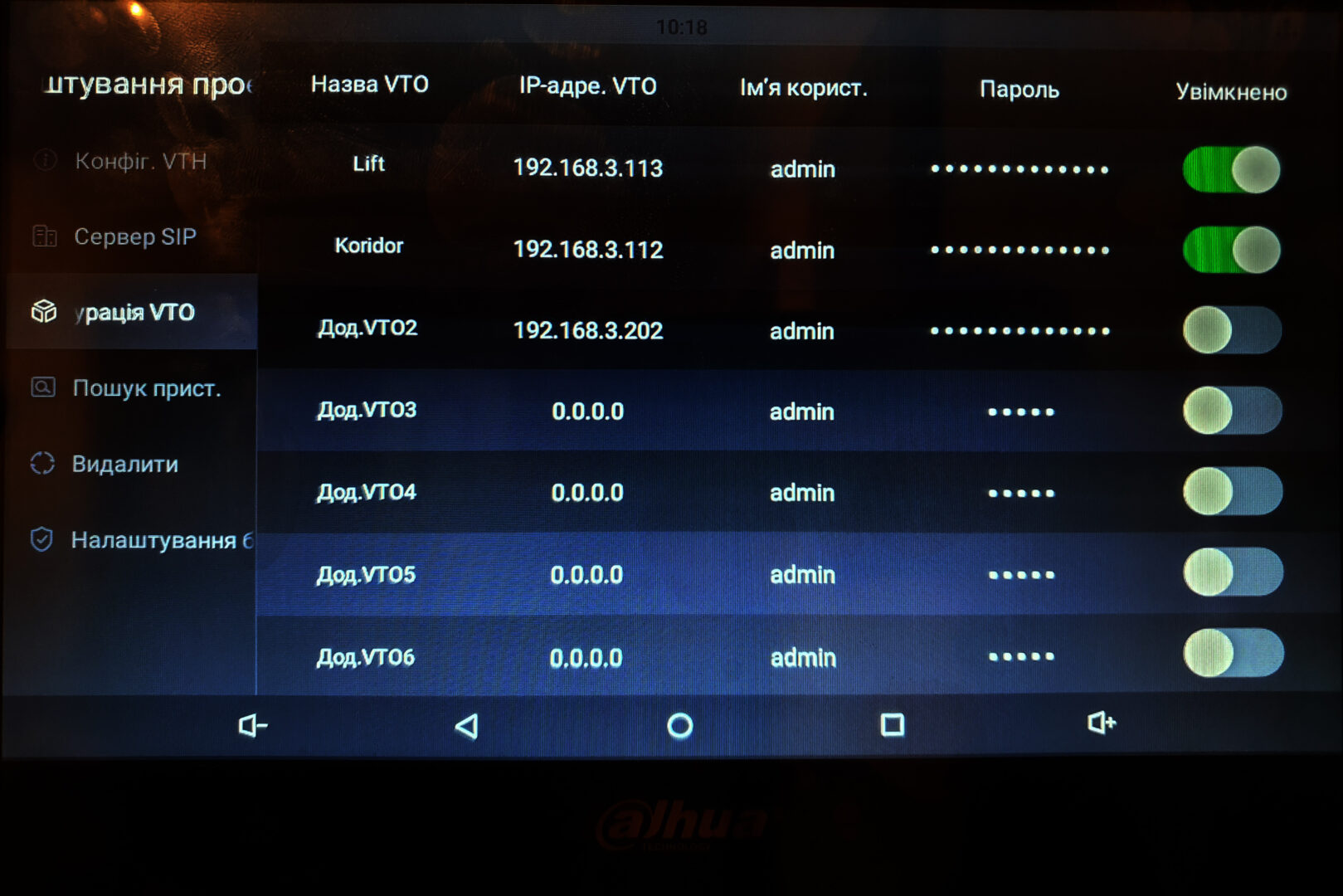

6. Нам потрібно додати VTO, як на зображенні, щоб мати можливість здійснювати моніторинг через головний екран VTH.

Переконайтеся, що статус для всіх доданих VTO “увімкнено”

Це налаштування пристрою, які ми використовували для цієї статті

Пристрій

DHI-VT02111D-P-S2

Мережеві налаштування

192.168.3.113

Налаштування SIP-сервера

SIP-сервер: увімкнути
IP-адреса: 192.168.3.113 (головний VTO)
Порт: 5060
Ім’я користувача: 8001
Пароль: (Залиште за замовчуванням)
SIP-домен: VDP
Ім’я користувача SIP: admin
Пароль SIP-сервера: admin1324

DHI-VTO2111D-P-S2

192.168.3.112

SIP-сервер: Вимкнено
Тип сервера: VTO
IP-адреса: 192.168.3.113
Порт: 5060
Ім’я користувача: 8002
Пароль: (Залиште за замовчуванням)
Домен SIP: VDP
Ім’я користувача SIP : admin
Пароль SIP-сервера: admin1324

DHI-VTH5341G-W

192.168.3.160


IP-адреса: 192.168.3.113
Порт: 5060
Ім’я користувача: 101
Пароль: (Залиште за замовчуванням)
Домен SIP: VDP
Ім’я користувача SIP : admin
Пароль SIP-сервера: admin1324
